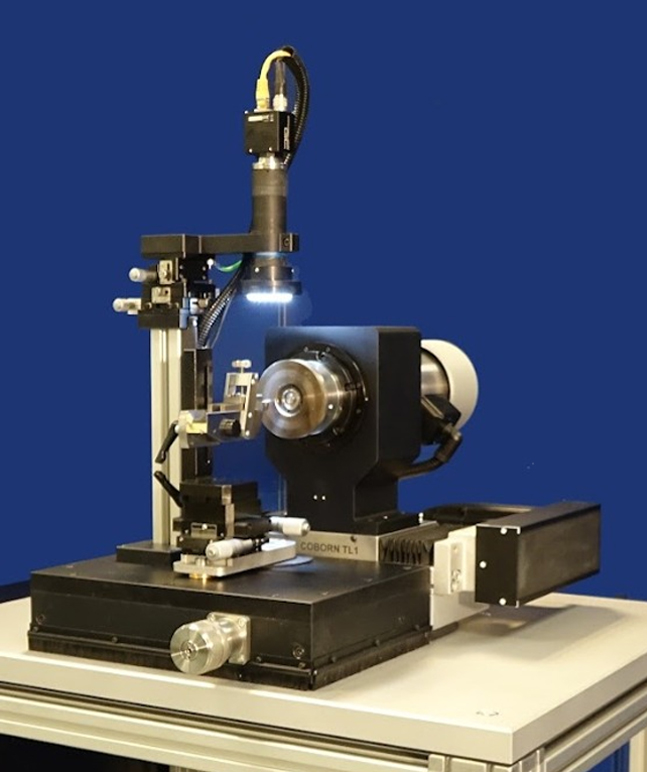

Die TL1 ist die neueste Ergänzung der Coborn-Produktpalette für die Bearbeitung von Monokristallinen Diamanten, egal ob Natur oder synthetisch.
Die TL1 hat 2 Anwendungsbereiche: Finish der endgültigen Schneidkante an MKD-Werkzeugen nach der Bearbeitung auf Coborns PG Maschinen oder zur Vorbereitung einer Schleifscheibe vor dem Einsatz auf den PG Maschinen.
Damit die PG-Maschinen qualitativ hochwertige MKD-Werkzeuge herstellen können, müssen neue Scheiben richtig vorbereitet werden.
Dieser Prozess kann bis zu drei Tage dauern, und während dieser Zeit konnten sie bisher an den PG Maschinen keine Werkzeuge produzieren. Die TL1 ist eine kosteneffektive Lösung für dieses Problem. Die Schleifscheiben können vorbereitet werden, während die Präzisionsmaschinen ununterbrochen Werkzeuge produzieren. Eine TL1 kann Schleifscheiben für mehrere Schleifmaschinen bereitstellen.
Die zweite Funktion des TL1 ist das Tafelschleifen zur Herstellung der endgültigen Schneidkante für neue oder reparierte MKD-Werkzeuge.
Dieser Prozess ist ein manueller Vorgang, der viel Erfahrung verlangt oder auf den teuren PG Maschinen ausgeführt werden kann, was diese aber wieder von ihrer eigentlichen Aufgabe abhält.
Die TL1 verfügt über einen Festanschlag, mit dem das Werkzeug wieder in die gleiche Position gebracht werden kann, um den Läppprozess fortzusetzen, nachdem das Werkzeug entfernt und geprüft wurde.
Die TL1 bietet eine kosteneffektive Lösung zur drastischen Steigerung der Produktivität bei der Durchführung der grundlegenden Arbeiten. Die Maschine ersetzt den Bedarf an qualifizierter, manueller Arbeit an der Werkbank, und es ist keine spezielle Ausbildung erforderlich.
• Abmessungen(B x T x H): 1233mm x 1117mm x 1515mm
• Gewicht: 150kg
• Hauptspindel: 0.25 kW
• Drehzahl: bis 12.000rpm, programmierbar
• Schleifscheibe: Ø86mm Metallgebunden
• Schwenkspindel (Pivot): Manuell, 10 Grad rechts/links
• Elektrischer Anschluss: 230V, Einphasig
• Inspektionskamera: Bild direkt am Touchscreen
• Schwebe Tisch: Manueller Gewichtswechsel; maximum 4kg
• Oszillation (Traverse): 100mm programmierbar
• XYZ Toolpost: 25mm in X u. Y, 100mm in Z sowie± 20°Schwenkbar
