Multifunktionale Fähigkeiten

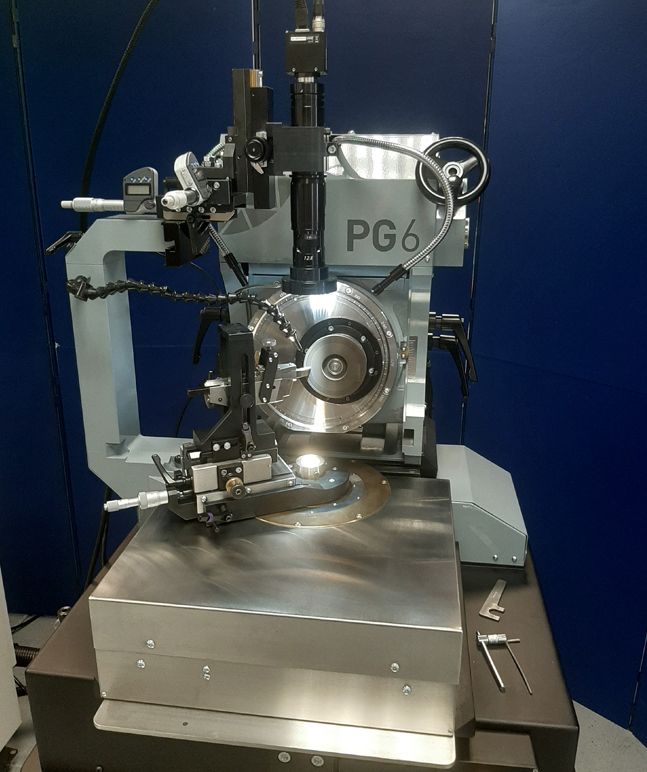

Die PG6 ist eine automatische Schleifmaschine mit ultra hoher Präzision speziell für die Verarbeitung von natürlichen oder synthetischen Monokristalwerkzeugen (SCD). Die weltweit erste CNC Lösung für die Präzisionsfertigung von kontrollierter Welligkeit und Werkzeugen mit komplexer Geometrie, ausgestattet mit ultrapräzisen Luftlagern sowohl für die Lap Spindel als auch für die Schwenkachse. Die Programmierung ist einfach und der Schulungsaufwand ist gering.
Die PG6 verfügt über einen neuen Nano-Stop am Schwebetisch, mit geschlossenem Regelkreis für ein präziseres Finishing der Radiusform und es kommt eine hochauflösenden PoE-Kamera mit einem verbesserten optischen Linsensystem zum Einsatz. Dies ermöglicht aktive Messungen sowie Geometrie Überprüfung am Werkzeug. Weiters besteht die Möglichkeit, optionale Wechselobejktive einzusetzen. Die Werkzeugaufnahme wurde sind mit Mikrometern mit einer Auflösung von 1 µm, für eine genauere Positionierung, ausgestattet..
Die Ausgangsleistung der Lap Spindel wurde um mehr als das Doppelte gesteigert um höhere Schlfeifdrücke zu ermöglichen und die PG6 ist mit einer doppelten, flexiblen Fibre Optik LED Beleuchtung für eine optimale Ausleuchtung ausgestattet. Die optionale Absaugung mit zwei Absaugpunkten sorgt für eine saubere Raumluft bei sehr niedrigem Geräuschpegel und sorgt damit für eine gesündere Arbeitsumgebung .
Spezifikation
• Maschinenabmessungen (B x T x H): 790 mm x 1310 mm x 1900 mm
• Abmessungen Steuerungsschrank (B x T x H): 610 mm x 640 mm x 1910 mm
• Maschinengewicht: 800 kg
• Steuerungsschrank Gewicht: 160 kg
• CNC-Steuerungssystem: CNC-Steuerung mit Intel i7-Prozessor, mit bewährter
Coborn .net-Software
• Windows-Plattform
• Schleifscheiben Spindel: 2,0 kW, 0 – 12000 U/min Ultra Präzisions Luftlager, flüssigkeits gekühlt
Spindel
• Schleifscheibe: Ø 85 mm Metallbindung Scheibe oder Gusseisenläppscheibe
• Schwenkspindel: Ultrapräzise Luftgelagerte Spindel mit Radial Fehler < 0,00005 mm
• Prozess Inspektion: Integriertes Kamera-Inspektionssystem von Coborn x60 bis x600 Vergrößerung
• Elektrische Anforderungen: 400 / 230 3 phasig 50/60 Hz 16 Ampere
• Mechanische Optionen: Drehachse (RM), CNC gesteuert
• Anfasspindeln: (CS) manuell
• Werkstück: div. Spannsysteme
