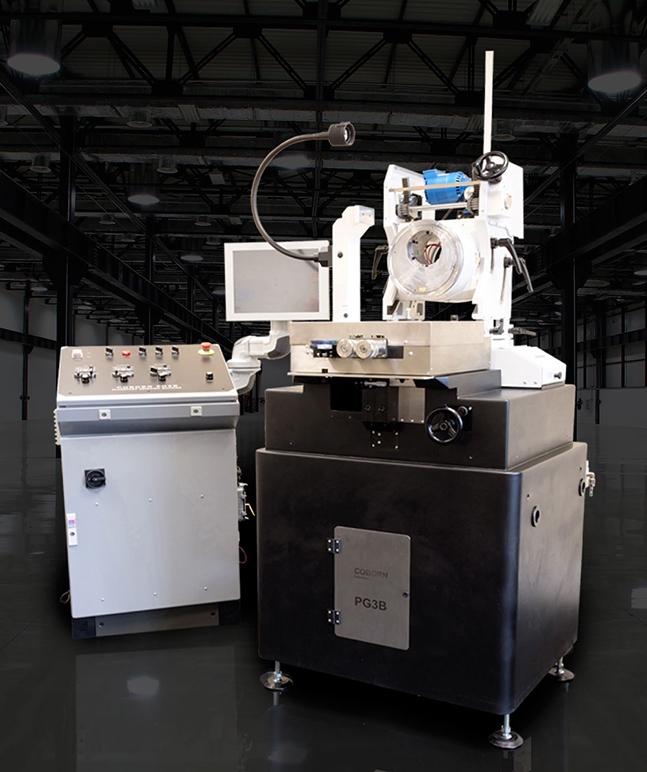

Die PG3 gibt es in einer kugelgelagerten und in einer Luftgelagerten Version für die Schwenkachse und die Lapp Spindel. Die Maschine ist gebaut für: Geringfügigen bzw. kontrollierten Welligkeiten, Radius-Tools Multifacetten-Tools und kegelförmigem Werkzeug.
Die Pivotbewegung ist automatisch und über einen Tochscreen zu steuern. Die Grenzen der Pivotwinckel verwielen am Ende vom Schlag und die Pivotgeschwindigkeit kann vorkonfiguriert sein.
Sollte es harte Stellen auf dem Diamant geben, können temporäre Pivotgrenzen zur Laufzeit eingestellt werden.
Die Inspektion der Tools erfolgt über ein VS5G Vision-System
Hauptbewegungen
• Lapspindel mit Luftlager mit Geschwindigkeit 0 – 12.000 rpm
• Spindelrichtung im Uhrzeigersinn und gegen den Uhrzeigersinn
• Spindelneigungswinckel 0 -20 Grad
• Schlaglänge 0 -28 mm
• Pivotspindel mit Luftlager
• Pivotbereich 182 Grad(+/- 91 deg)
• Planetarische Bewegung durchgehend / schrittweise
• Planetarische Richtung im Uhrzeigersinn und gegen den Uhrzeigersinn
• Arbeitsbereich
• Maximaler Radius 75 mm
• Kegelförmiger Abstand 0-20 Grad
• Zylinderförmiger Abstand0-20 Grad
• Hauptoptionen
• Drehhalterung – CF13
• Metallverbindung oder Gusseisenpolierscheiben
Features
• Huptsteurung abseits der Maschine um übertragene Vibrationen zu minimieren
• Automatische Pivotbewegung
• Variable Lappenladung 0,5 – 3 kg
• Präziser‘place’ and ‘lift’ Mechanismus
• Tool-Inspektion durch das Vision-System
• In-feed Präzision 0.1 μm
• Digitale Anzeige des Pivotwinckels
• Synthetische Granitbasis
• Metrische oder imperiale Einheiten
• Ferndiagnose über das Internet
